電器基礎與用電安全Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry's standard dummy text ever since-用電安全教育宣傳主題班會-

01電的概念單擊此處添加文字闡述，添加簡短問題說明文字，具體說明文字在此處添加此處單擊此處添加文字闡述,單擊此處添加文字闡述，添加簡短問題說明安全用電-你我同行

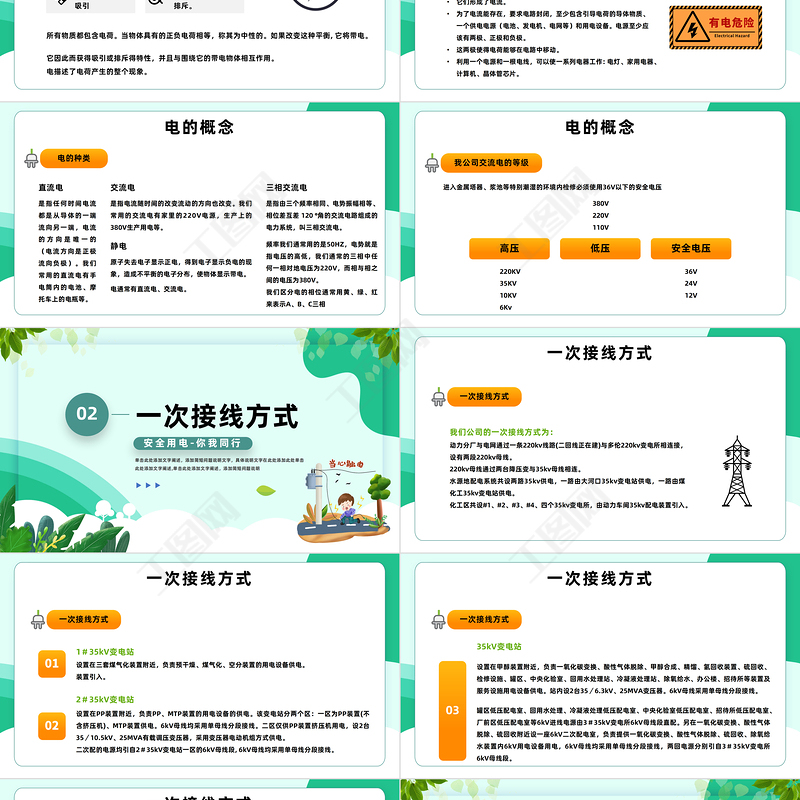

電的概念電，首先是一個電荷的故事。有兩類電荷、正電荷和負電荷。所有物質都包含電荷。當物體具有的正負電荷相等，稱其為中性的。如果改變這種平衡, 它將帶電。它因此而獲得吸引或排斥得特性，并且與圍繞它的帶電物體相互作用。 電描述了電荷產生的整個現象。

電的概念通常同電聯系在一起的電力學，研究在一個電路中不停運動的電荷。 它們形成了電流。 為了電流能存在，要求電路封閉，至少包含引導電荷的導體物質、一個供電電源（電池、發電機、電網等）和用電設備。電源至少應該有兩極、正極和負極。 這兩極使得電荷能夠在電路中移動。 利用一個電源和一根電線，可以使一系列電器工作: 電燈、家用電器、計算機、晶體管芯片。

電的概念

電的概念進入金屬塔器、漿池等特別潮濕的環境內檢修必須使用36V以下的安全電壓 220KV 35KV 10KV 6Kv380V 220V 110V36V 24V 12V

02一次接線方式單擊此處添加文字闡述，添加簡短問題說明文字，具體說明文字在此處添加此處單擊此處添加文字闡述,單擊此處添加文字闡述，添加簡短問題說明安全用電-你我同行

一次接線方式我們公司的一次接線方式為： 動力分廠與電網通過一條220kv線路(二回線正在建)與多倫220kv變電所相連接，設有兩段220kv母線。 220kv母線通過兩臺降壓變與35kv母線相連。 水源地配電系統共設兩路35kv供電，一路由大河口35kv變電站供電，一路由煤化工35kv變電站供電。 化工區共設#1、#2、#3、#4、四個35kv變電所，由動力車間35kv配電裝置引入。

一次接線方式1＃35kV變電站 設置在三套煤氣化裝置附近，負責預干燥、煤氣化、空分裝置的用電設備供電。 裝置引入。0102

一次接線方式35kV變電站03設置在甲醇裝置附近，負責一氧化碳變換、酸性氣體脫除、甲醇合成、精餾、氫回收裝置、硫回收、檢修設施、罐區、中央化驗室、回用水處理站、冷凝液處理站、除氧給水、辦公樓、招待所等裝置及服務設施用電設備供電。站內設2臺35／6.3kV、25MVA變壓器。6kV母線采用單母線分段接線。罐區低壓配電室、回用水處理、冷凝液處理低壓配電室、中央化驗室低壓配電室、招待所低壓配電室、廠前區低壓配電室等6kV進線電源由3＃35kV變電所6kV母線段直配。另在一氧化碳變換、酸性氣體脫除、硫回收附近設一座6kV二次配電室，負責提供一氧化碳變換、酸性氣體脫除、硫回收、除氧給水裝置內6kV用電設備用電，6kV母線均采用單母線分段接線，兩回電源分別引自3＃35kV變電所6kV母線段。

一次接線方式35kV變電所04設置在循環冷卻水站附近，負責循環冷卻水站用電設備的供電，所內6kV母線均采用單母線分段接線。循環冷卻水站內的6kV用電設備由4#35kV變電所6kV母線段直配。 在輸煤分廠設一座6kV二次配電室，負責提供輸煤分廠系統內6kV用電設備用電。該二次配電室兩回6kV電源分別來自動力分廠，6kV母線均采用單母線分段接線。 我公司內主要的負載就是帶動設備運轉的各種電機，而連接導線就是架于廠區內各橋架上的電纜。同時控制電路通斷的是各配電室內的各MCC開關柜

03電氣設備單擊此處添加文字闡述，添加簡短問題說明文字，具體說明文字在此處添加此處單擊此處添加文字闡述,單擊此處添加文字闡述，添加簡短問題說明安全用電-你我同行

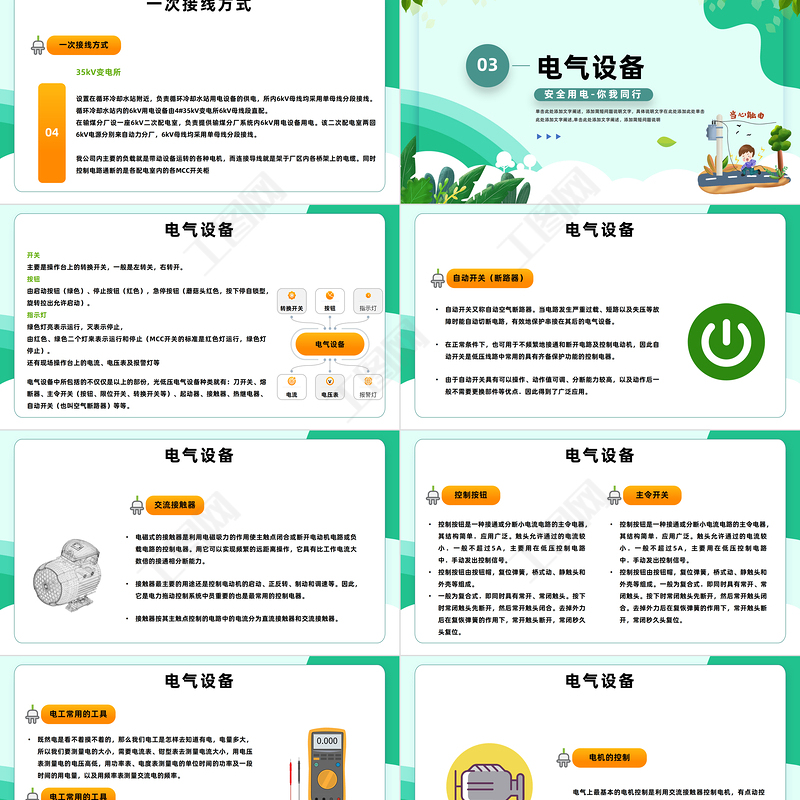

電氣設備開關 主要是操作臺上的轉換開關，一般是左轉關，右轉開。 按鈕 由啟動按鈕（綠色）、停止按鈕（紅色），急停按鈕（蘑菇頭紅色，按下停自鎖型，旋轉拉出允許啟動）。 指示燈 綠色燈亮表示運行，滅表示停止， 由紅色、綠色二個燈來表示運行和停止（MCC開關的標準是紅色燈運行，綠色燈停止）。 還有現場操作臺上的電流、電壓表及報警燈等電氣設備中所包括的不僅僅是以上的部份，光低壓電氣設備種類就有：刀開關、熔斷器、主令開關（按鈕、限位開關、轉換開關等）、起動器、接觸器、熱繼電器、自動開關（也叫空氣斷路器）等等。

電氣設備自動開關又稱自動空氣斷路器。當電路發生嚴重過載、短路以及失壓等故障時能自動切斷電路，有效地保護串接在其后的電氣設備。在正常條件下，也可用于不頻繁地接通和斷開電路及控制電動機，因此自動開關是低壓線路中常用的具有齊備保護功能的控制電器。由于自動開關具有可以操作、動作值可調、分?jǐn)嗄芰^高，以及動作后一般不需要更換部件等優點．因此得到了廣泛應用。

電氣設備電磁式的接觸器是利用電磁吸力的作用使主觸點閉合或斷開電動機電路或負載電路的控制電器。用它可以實現頻繁的遠距離操作，它具有比工作電流大數倍的接通相分?jǐn)嗄芰?。接觸器最主要的用途還是控制電動機的啟動、正反轉、制動和調速等。因此，它是電力拖動控制系統中員重要的也是最常用的控制電器。接觸器按其主觸點控制的電路中的電流分為直流接觸器和交流接觸器。

電氣設備控制按鈕是一種接通或分?jǐn)嘈‰娏麟娐返闹髁铍娖?，其結構簡單．應用廣泛。觸頭允許通過的電流較?。话悴怀^(guò)5A，主要用在低壓控制電路中．手動發出控制信號。 控制按鈕由按鈕帽，復位彈簧，橋式動、靜觸頭和外殼等組成。 一般為復合式．即同時具有常開、常閉觸頭。按下時常閉觸頭先斷開，然后常開觸頭閉合。去掉外力后在復恢彈簧的作用下，常開觸頭斷開，常閉秒久頭復位?？刂瓢粹o是一種接通或分?jǐn)嘈‰娏麟娐返闹髁铍娖鳎浣Y(jié)構簡單．應用廣泛。觸頭允許通過的電流較?。话悴怀^(guò)5A，主要用在低壓控制電路中．手動發出控制信號。 控制按鈕由按鈕帽，復位彈簧，橋式動、靜觸頭和外殼等組成。一般為復合式．即同時具有常開、常閉觸頭。按下時常閉觸頭先斷開，然后常開觸頭閉合。去掉外力后在復恢彈簧的作用下，常開觸頭斷開，常閉秒久頭復位。

電氣設備既然電是看不著摸不著的，那么我們電工是怎樣去知道有電，電量多大，所以我們要測量電的大小，需要電流表、鉗型表去測量電流大小，用電壓表測量電的電壓高低，用功率表、電度表測量電的單位時間的功率及一段時間的用電量，以及用頻率表測量交流電的頻率。 概念：交流電機的轉速與頻率成正比。 轉速=60x頻率/電機磁極對數 電氣維護為保證安全，我們常用到的工具有：驗電器、絕緣墊、絕緣手套、絕緣鞋、絕緣棒、接地線、標識牌等。 我們測量電機的好壞，常用的工具還有搖表、萬用表等。

電氣設備電氣上最基本的電機控制是利用交流接觸器控制電機，有點動控制、自鎖控制、互鎖控制、正反轉、星/三角啟動等基本線路。

04電機的控制單擊此處添加文字闡述，添加簡短問題說明文字，具體說明文字在此處添加此處單擊此處添加文字闡述,單擊此處添加文字闡述，添加簡短問題說明安全用電-你我同行

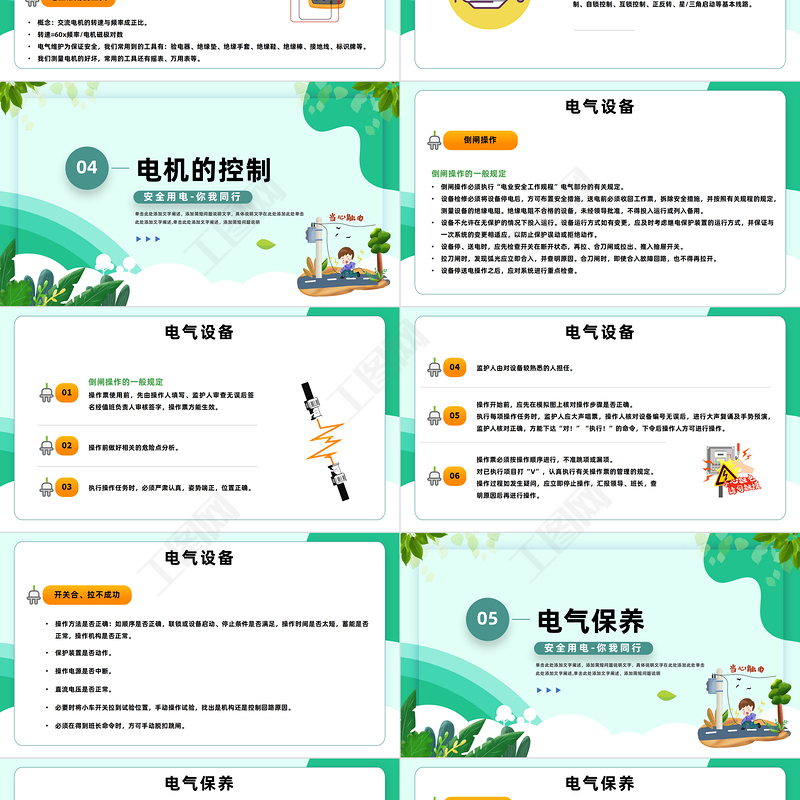

電氣設備倒閘操作的一般規定 倒閘操作必須執行“電業安全工作規程”電氣部分的有關規定。 設備檢修必須將設備停電后，方可布置安全措施，送電前必須收回工作票，拆除安全措施，并按照有關規程的規定，測量設備的絕緣電阻。絕緣電阻不合格的設備，未經領導批準，不得投入運行或列入備用。 設備不允許在無保護的情況下投入運行。設備運行方式如有變更，應及時考慮繼電保護裝置的運行方式，并保證與一次系統的變更相適應，以防止保護誤動或拒絕動作。 設備停、送電時，應先檢查開關在斷開狀態，再拉、合刀閘或拉出、推入抽屜開關。 拉刀閘時，發現弧光應立即合入，并查明原因。合刀閘時，即使合入故障回路，也不得再拉開。 設備停送電操作之后，應對系統進行重點檢查。

電氣設備

電氣設備

電氣設備操作方法是否正確：如順序是否正確，聯鎖或設備啟動、停止條件是否滿足，操作時間是否太短，蓄能是否正常，操作機構是否正常。保護裝置是否動作。操作電源是否中斷。直流電壓是否正常。必要時將小車開關拉到試驗位置，手動操作試驗，找出是機構還是控制回路原因。必須在得到班長命令時，方可手動脫扣跳閘。

05電氣保養單擊此處添加文字闡述，添加簡短問題說明文字，具體說明文字在此處添加此處單擊此處添加文字闡述,單擊此處添加文字闡述，添加簡短問題說明安全用電-你我同行

電氣保養 電氣保養工作主要由電氣組人員進行，但我們生產上在平時檢查時也應注意設備上的各電機運行是否正常，發現電機有異常聲音如嗡嗡聲、震動大等應及時聯系電工進行處理。開機時注意電機的電流是否正常，多次啟動電機二次間的間隔不應小于半分鐘，不允許同時啟動大功率的電機，多臺電機啟動時在條件允許下應先啟動大功率電機，然后再啟動小功率電機。對于高壓電機運行前必須確認冷卻水閥已打開，同時應注意高壓電機水箱是否有漏水現象。對于直流電機（復卷機）注意電機碳刷與滑環的跳火情況。

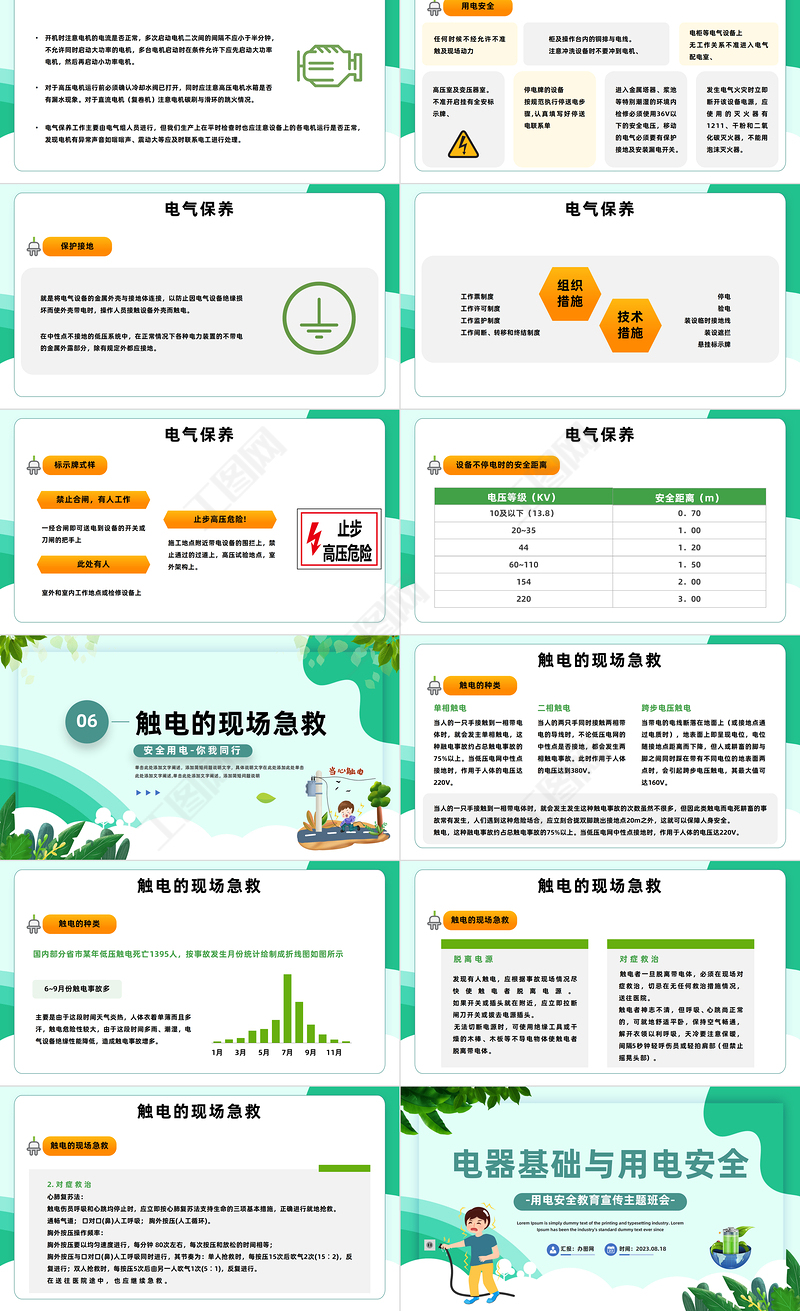

電氣保養 高壓室及變壓器室。 不準開啟掛有全安標示牌、停電牌的設備 按規范執行停送電步驟,認真填寫好停送電聯系單進入金屬塔器、漿池等特別潮濕的環境內檢修必須使用36V以下的安全電壓，移動的電氣必須要有保護接地及安裝漏電開關。 發生電氣火災時立即斷開該設備電源，應使用的滅火器有1211、干粉和二氧化碳滅火器，不能用泡沫滅火器。

電氣保養 就是將電氣設備的金屬外殼與接地體連接，以防止因電氣設備絕緣損壞而使外殼帶電時，操作人員接觸設備外殼而觸電。?在中性點不接地的低壓系統中，在正常情況下各種電力裝置的不帶電的金屬外露部分，除有規定外都應接地。

電氣保養

電氣保養 禁止合閘，有人工作一經合閘即可送電到設備的開關或刀閘的把手上此處有人室外和室內工作地點或檢修設備上

電氣保養

06觸電的現場急救單擊此處添加文字闡述，添加簡短問題說明文字，具體說明文字在此處添加此處單擊此處添加文字闡述,單擊此處添加文字闡述，添加簡短問題說明安全用電-你我同行

觸電的現場急救

觸電的現場急救國內部分省市某年低壓觸電死亡1395人，按事故發生月份統計繪制成折線圖如圖所示

觸電的現場急救

觸電的現場急救2. 對 癥 救 治 心肺復蘇法： 觸電傷員呼吸和心跳均停止時，應立即按心肺復蘇法支持生命的三項基本措施，正確進行就地?fù)尵取?通暢氣道； 口對口(鼻)人工呼吸； 胸外按壓(人工循環)。 胸外按壓操作頻率： 胸外按壓要以均勻速度進行，每分鐘 80次左右，每次按壓和放松的時間相等； 胸外按壓與口對口(鼻)人工呼吸同時進行，其節奏為：?jiǎn)稳藫尵葧r(shí)，每按壓15次后吹氣2次(15∶2)，反復進行；雙人搶救時，每按壓5次后由另一人吹氣1次(5∶1)，反復進行。 在 送 往 醫 院 途 中 ， 也 應 繼 續 急 救 。
